Mekanik Test Cihazları (Yorulma Cihazları)

Yorulma Test Cihazları

Tekrarlı Yükler Altında Malzeme Davranışının İncelenmesi

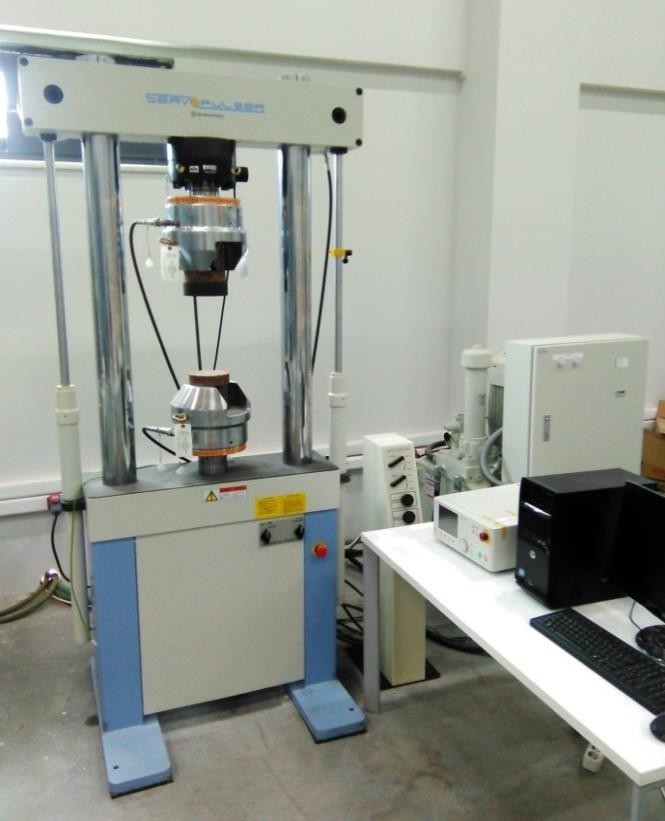

EHF-EV200k2-040-0A Cihaz Görseli

SHIMADZU EHF-EV200k2-040-0A cihazı

Tanım

Pek çok malzeme, kullanım sırasında tekrarlanan yükler ve titreşimler altında çalışmaktadır. Yorulma test cihazları, tek sefer uygulandığında hasara yol açmayacak seviyedeki gerilmelerin tekrarlı olarak uygulanmasıyla, parçaların belirli bir çevrim sayısı sonunda genellikle yüzeyde çatlak oluşumu ve ardından kopma meydana gelip gelmediğini belirlemek için kullanılır. Metal, kompozit, polimer ve seramik gibi malzemelerin mekanik özelliklerinin belirlenmesi ve Ar-Ge çalışmaları için gereklidir.

Uygulama Alanları

  • Otomotiv Parçaları
  • Uçak Elemanları
  • Motorlar, Kompresör, Türbin, Pompa Parçaları
  • Ortopedik ve Dental İmplantlar

Cihaz Donanımı ve Teknik Özellikler (EHF-EV200k2-040-0A)

Marka: SHIMADZU

Model: EHF-EV200k2-040-0A

Yapılabilecek Testler: Çekme, Basma, 3 Nokta Eğilme, Yorulma, Kırılma

Dinamik Kapasite: ± 200 kN

Statik Kapasite: 240 kN

Maksimum Frekans: 20 Hz

Silindirik Numune Çapı: 8-30 mm

Prizmatik Numune Boyutu: 0-20 mm

Basma Plakası Çapı: 160 mm

3 Nokta Eğilme Mesafesi: 120-240 mm

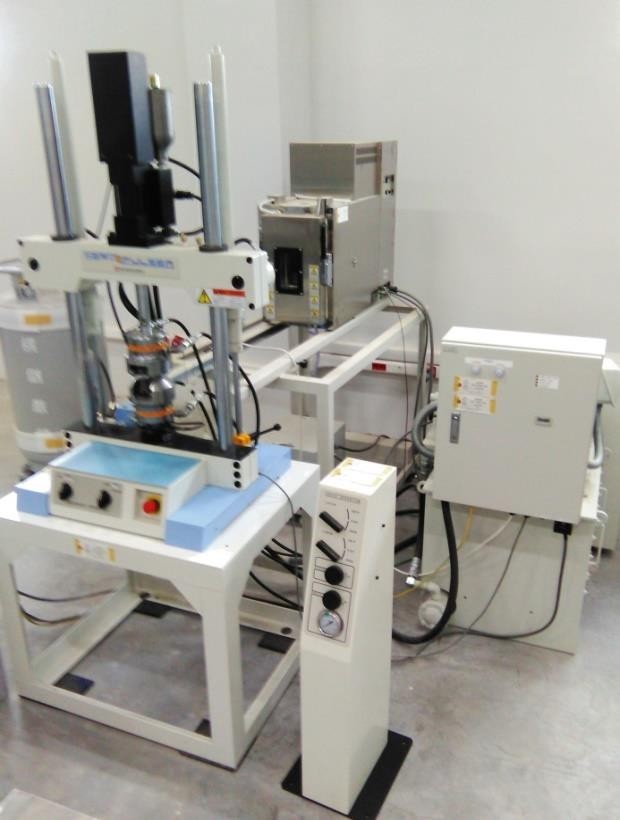

EHF-LV020K2-020 Cihaz Görseli

SHIMADZU EHF-LV020K2-020 cihazı

Cihaz Donanımı ve Teknik Özellikler (EHF-LV020K2-020)

Marka: SHIMADZU

Model: EHF-LV020K2-020

Yapılabilecek Testler: Çekme, Basma, 3 ve 4 Nokta Eğilme, Yorulma, Kırılma, Yüksek ve Düşük Sıcaklık

Dinamik Kapasite: ± 20 kN

Statik Kapasite: 26 kN

Maksimum Frekans: 50 Hz

Hareket Kapasitesi: ±25 mm

Silindirik Numune: 6-16 mm

Prizmatik Numune Boyutu: 0-12 mm

Basma Plakası Çapı: 60 mm

3 Nokta Eğilme Mesafesi: 30-100 mm

4 Nokta Eğilme Mesafesi: 15-50 mm

Ekstansometre: 50 mm Gauge Uzunluğu, +25/-5 mm Hareket

Clip Gauge

    Yüksek/Düşük Sıcaklık: 5 mm Gauge Uzunluğu, 5 mm Hareket, Max 10 Hz

    Oda Sıcaklığı: 3 mm Gauge Uzunluğu, 5 mm Hareket, Max 10 Hz

Thermostatic Chamber: -70 / +300°C

Kırılma Tokluğu Clevis Çene Pim Delik Çapı: 12.5 mm

Kırılma Tokluğu Clevis Çene Genişliği: 25 mm

Yorulma Mekanik Test Çekme Testi Kırılma Tokluğu
